Materiais

Eletrocalhas

Proteção e organização para cabos elétricos

O que são Eletrocalhas?

As eletrocalhas são bandejas de metal fabricadas em chapas de aço por onde é possível passar fios e cabos de eletricidade. São fabricadas com comprimento de até 3 metros e indicadas para as áreas de distribuição de instalações elétricas.
Tabela de espessura mínima
Como solicitar orçamento
Tipos de acabamento
Dicas de uso
1
1
2
3
4
4
5
5
6
6
7
7
8
9
10
11
12
13
14
15

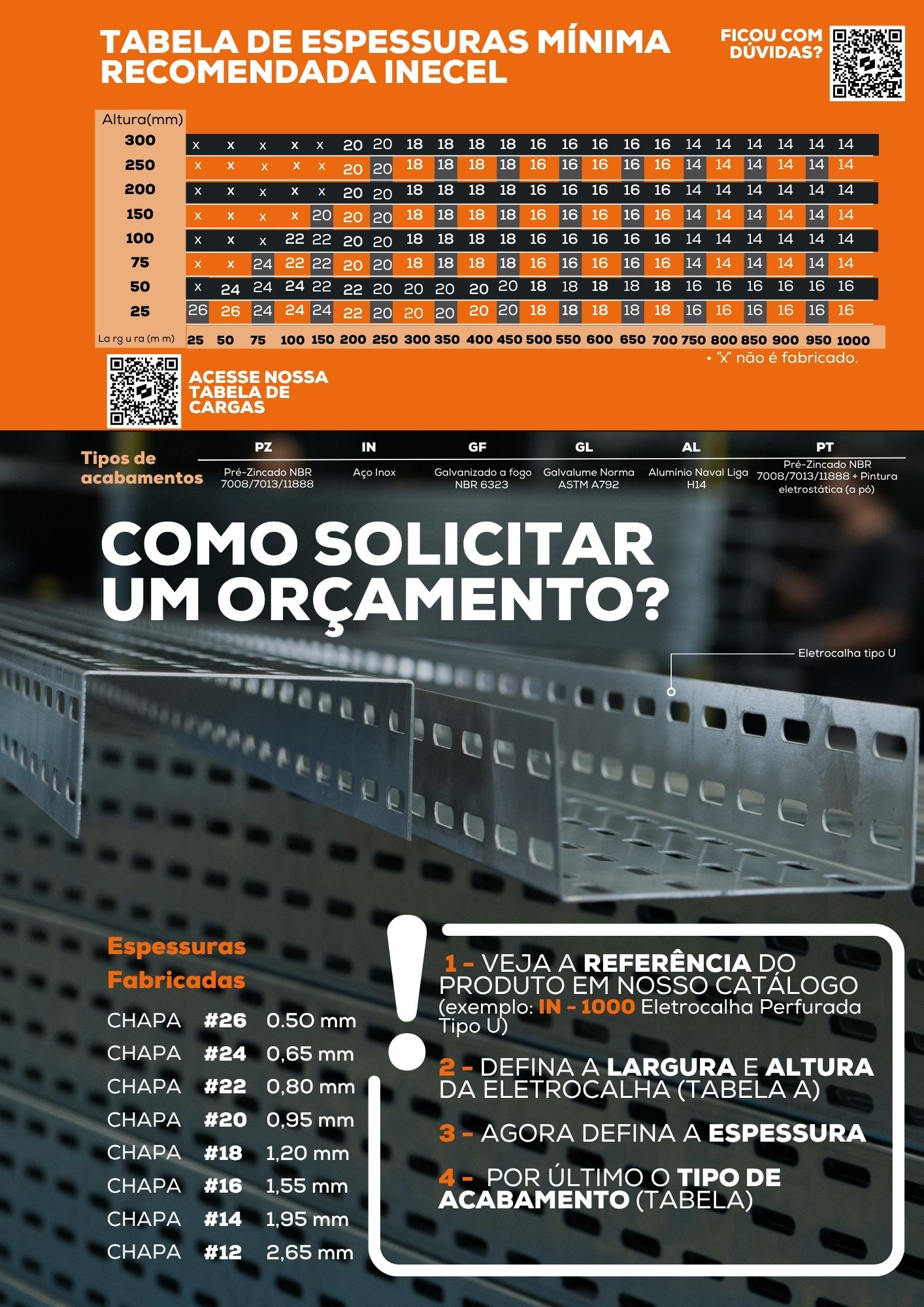

TABELA MÍNIMA DE ESPESSURA RECOMENDADA

Eletrocalhas

EXEMPLO DE COMO SOLICITAR ORÇAMENTO DE Eletrocalhas

TIPOS DE ACABAMENTO
PZ
IN
GF
GL
AL
PT
PRÉ-ZINCADO NBR 7008/7013/11888
AÇO INOX
GALVANIZADO A FOGO NBR 6323
GALVALUME NORMA ASTM A792
ALUMÍNIO NAVAL LIGA H14
PRÉ-ZINCADO NBR 7008/7013/11888 + PINTURA ELETROSTÁTICA (A PÓ)

VEJA o ENCONTRO DA LARGURA X ALTURA PARA OBTER A ESPESSURA MÍNIMA INDICADA

  • "X" não é fabricado.
  • Símbolo"O"  representa a espessura mínima indicada de acordo com as medidas do Leito.
  • Comprimento máximo: 3.000 mm.
FAÇA SEU ORÇAMENTO AGORA

Dicas de uso:

  • - O parafuso ideal para instalação de eletrocalhas é lentilha com trava de espessura 1/4 x comprimento
  • - Nos modelos de eletrocalha IN 1000/IN 1200 é recomendável o uso mínimo de 12 conjuntos de parafuso/porca/arruela lisa/arruela de pressão por emenda tipo U.
  • - Já nos modelos 1800/1900 e 10000/11000 o uso fica reduzido a metade pois a própria emenda serve de sustentação mecânica.

baixe
nossos materiais

Tabelas de Cargas Eletrocalha Perfurada Tipo U Modelo Inecel
Tabelasde Cargas Eletrocalha Perfurada Modelo Inecel
Tabela de Cargas Eletrocalha Tipo “C” Perfurada
TabelaEletrocalha Lisa Padrão Inecel
Tabela Eletrocalha Perfurada Virola 180°
Tabela Eletrocalha Lisa Virola 180°
Catálogo Eletrocalhas Inecel
